Communication entre le BMS de stockage d'énergie et l'EMS et le PCS

Communication entre les Stockage d'énergie BMS et EMS

L'écran d'affichage de l'unité de contrôle maître (BMS) affiche des informations sur l'ensemble de la pile de batteries PCS et transmet ces informations au système de surveillance (EMS) via Ethernet (RJ45). Ces informations incluent cellule de batterie, bloc-batterie, et des informations sur le groupe de batteries.

Télécharger des informations:Le BMS télécharge les informations sur les cellules de batterie (ou groupe), notamment : la tension des cellules, la tension du bloc-batterie, le courant de charge et de décharge, l'état de charge maximal des cellules, l'état de charge minimal des cellules, l'état de charge minimal des cellules, l'état de charge minimal des cellules, l'état de charge du bloc-batterie, la température maximale des cellules, la température minimale des cellules, la température ambiante, ainsi que les alarmes d'anomalie de la batterie et les informations de protection.

Recevoir des informations:Le BMS reçoit les paramètres de fonctionnement de la batterie du système de surveillance (EMSQ), tels que les points de consigne de protection et d'alarme de tension, les points de consigne de protection et d'alarme de température et les points de consigne de protection et d'alarme SOC.Le serveur de gestion BAMS prend en charge le protocole de communication MODBUS, qui nécessite une table de points de protocole dédiée. L'interface de communication est un réseau RJ45.

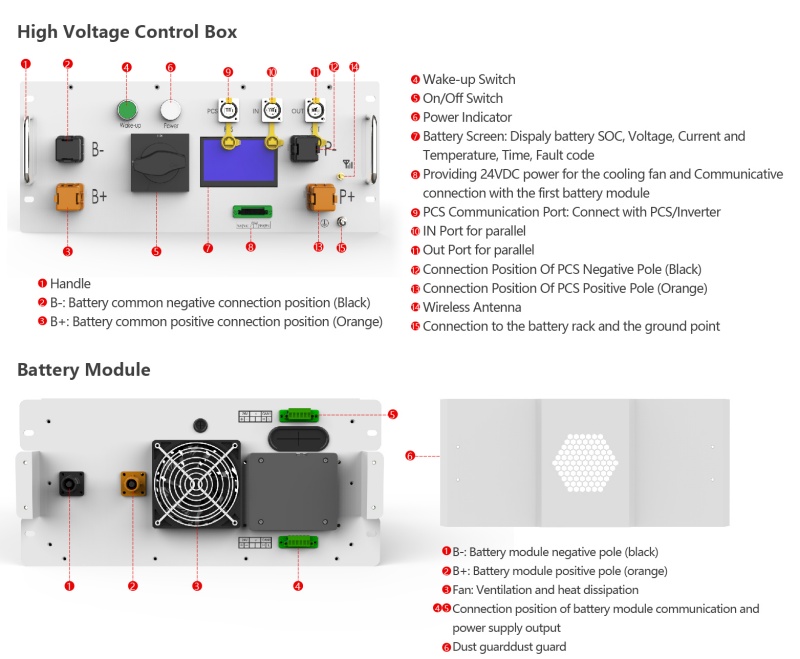

Communication entre le BMS de stockage d'énergie et le PCS

Comme le PCS ne se connecte qu'à plusieurs packs de batteries, les données du BMS sont agrégées et transmises au BAMS. La communication entre le BAMS et le PCS est unidirectionnelle, le BAMS faisant office de maître et le PCS d'esclave.

Transmission d'informations BMSLe BMS transmet des informations telles que l'état de la batterie et les niveaux d'alarme. Ces informations incluent l'état de charge maximal et minimal de la batterie, sa capacité de charge maximale, sa capacité de décharge maximale, sa température ambiante et son état de charge minimal. Dès réception des informations d'alarme du BMS, le PCS doit prendre les mesures de protection appropriées.

Interface de communication:Le PCS et le BMS utilisent une interface de communication CAN ou RS485.

Informations sur le nœud durPour assurer une protection rapide et fiable, le système de stockage d'énergie réserve des nœuds matériels. Lorsque le BMS détecte que le système de batterie a atteint une limite de protection, il transmet la valeur limite de protection au PCS via le nœud.

(Contact sec : Similaire à un contact dur, la différence est qu'un contact dur est implémenté par contrôle de tension, tandis qu'un contact sec est implémenté par contrôle de courant. Le contact sec fait également référence à un contact passif, qui n'a qu'une sortie de contact et aucune alimentation à l'intérieur du circuit de contact. Contact sec : Un contact dur signifie que le contact dur lui-même n'est pas chargé.)
